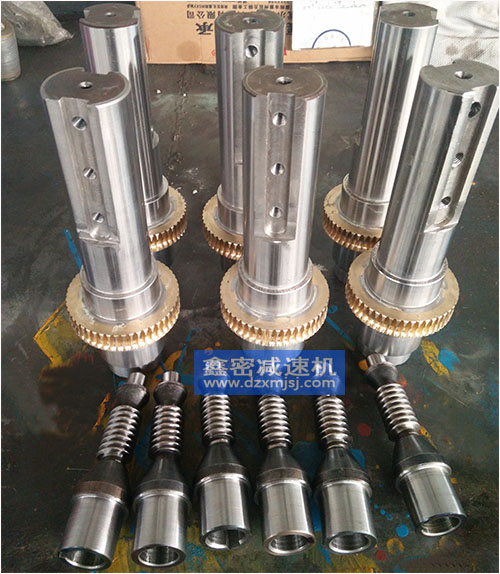

雙導程精密蝸輪蝸桿
雙導程精密蝸輪蝸桿起到分度作用，耐磨性好，重復精度高，側隙小（0.010-0.015）傳動的結構緊湊、工作平穩、低噪音、傳動效率高、方便安裝、方便拆卸和可調整。通過增加研磨墊片，調整一下蝸桿的軸向位置，可以恢復到原來的精度，不需要更換新的蝸桿、蝸輪。普通蝸桿是用蝸桿沿蝸輪徑向移動來調整嚙合側隙，因而改變了傳動副的中心距（中心距的改變會引起齒面接觸情況變差，甚至加劇磨損，不利于保持蝸輪副的精度）；而雙導程蝸輪蝸桿是用蝸桿軸向移動來調整嚙合側隙，不會改變傳動副的中心距，可避免上述缺點。
2、原理：雙導程蝸輪副與普通蝸輪副的區別是變導程蝸桿齒的左、右兩側面具有不同的導程，而同一側的導程則是相等的。因?yàn)樵撐仐U的齒厚從蝸桿的一端向另一端均勻的逐漸增厚或減薄，所以變導程蝸桿又稱變齒厚蝸桿。故可用軸向移動蝸桿的方法來消除或調整蝸輪副的嚙合間隙。雙導程蝸輪副的嚙合原理與一般蝸輪副的嚙合原理相同。蝸桿的軸向截面相當于基本齒條，蝸輪則相當于其嚙合的齒輪。雖然蝸桿齒左右側面具有不同的齒距（即不同的模數），但因同一側面的齒距相同，故沒有破壞嚙合條件，當軸向移動蝸桿后，也能保證良好嚙合。
3、應用：主要用于大型機床工作臺的驅動、高精密分割器等無間隙圓周運動精確定位場合。例鋼廠連鑄機、軋鋼機、橡膠機械、硫化機、翻轉式密煉機、印刷切紙機行業、船用起錨機、舞臺升降機、煤礦猴車、礦山鑿井提升機、高速插齒機、滾齒機、高速銑齒機、曲軸內銑機、高精度分度和旋轉伺服軸等車床、陶瓷磨擦片精密磨床、五軸銑頭、轉臺、風洞模型支撐機構工程場合、塔吊、大胎成型機、消防水炮機械中的應用、坦克、飛機也已廣泛被軍工、航空、飛機儀表、導彈運輸、坦克行走，電子，電梯行業，數控回轉臺，分度數控機床，第四軸旋轉工作臺，光熱定日鏡用于回驅動，太陽能定位跟蹤等精密傳動領域應用。
