WHX蝸輪蝸桿減速機
WHX蝸輪蝸桿減速機廠家采用軸截面為圓弧形的圓柱蝸桿，蝸輪齒形與蝸桿相共軛的圓弧，由于蝸輪與蝸桿是凸凹嚙合，在嚙合區的絕大部分綜合曲率半徑大，因而降低了齒面應力，增加了齒面強度，提高了承載能力，同時該齒形合理地減薄了蝸桿齒厚，增加了蝸輪齒板厚，因而蝸輪齒板抗彎強度增大，傳遞能力增大，還有接觸線與圓周速度夾角絕大部分在40°～90°之間，容易形成液體潤滑，齒面間摩擦系數小，本系列蝸輪減速機輸入功率范圍在0.4-163KW之間；輸入扭矩在11-2600kgf·m之間，輸入軸轉數一般不大于1500轉/分；高速軸可正反兩向運轉；工作環境溫度低于0℃時，起動前潤滑油必須加溫到0℃以上達到圓弧齒蝸輪減速機制造的標準化、系列化要求。該系列減速機適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。 型號 a L L1 L2 L3 L4 H H1 B B1 C C1 d d1 d2 b b1 t t1 I1 I2 重量

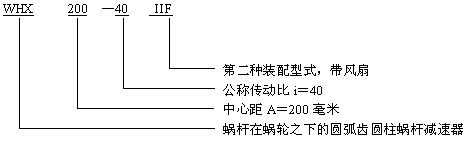

減速機型號表示方法：

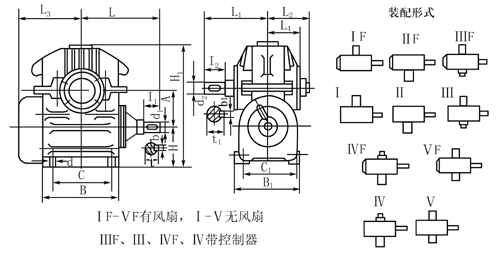

WHX型安裝尺寸：
kg
WHX120
120
245
255
145
218
134
120
390
275
260
215
220
M16
35
55
10
16
37.8
58.5
70
108
100
WHX125
125
235
235
145
225
134
125
400
270
270
210
230
M16
35
55
10
16
37.8
58.5
58
82
103
WHX150
150
294
272
165
260
151.5
150
480
320
300
250
250
M20
40
65
12
18
42.8
68.9
90
108
143
WHX160
160
290
290
165
265
154
160
505
330
310
250
260
M20
40
65
12
18
42.8
68.9
82
105
157
WHX180
180
375
295
180
314
169
180
574
385
335
305
285
M20
45
70
14
20
49
77.4
70
102
230
WHX200
200
360
345
195
365
184
200
628
430
360
330
310
M20
50
80
16
24
53.5
85
82
130
316
WHX210
210
390
375
200
370
191
200
651.5
440
385
350
325
M24
50
80
16
24
53.5
85
110
168
326
WHX250
250
430
370
220
430
209
220
748
520
420
410
360
M24
60
90
18
24
63.9
95
105
130
445
WHX280
280
485
430
245
485
233
250
838
610
470
480
400
M24
60
100
18
28
63.9
105.7
105
165
600
WHX300
300
540
465
250
520
236
260
900.5
630
480
510
410
M30
70
100
20
28
74.2
105.7
140
208
693
WHX320
320
525
455
265
525
256
280
953
680
520
550
440
M30
70
110
20
32
74.2
116.5
105
165
810
WHX360
360
565
470
280
565
271
300
1055
750
570
600
480
M30
70
120
20
32
74.2
126.5
105
165
1035
WHX400
400
630
525
300
605
291
320
1155
820
610
660
520
M30
80
130
24
36
85
137.2
130
200
1470
WHX420
420
685
550
300
665
295
340
1215
850
585
720
515
M30
80
120
24
36
95
147.2
170
238
1500
WHX450
450
680
560
325
670
319
355
1295
910
670
730
570
M36
80
150
24
40
85
158.5
130
200
1860
WHX500
500
730
625
355
725
348
400
1435
1000
730
810
620
M36
90
170
24
40
95
178.5
130
240
2410
